TBX 10
TBX 10

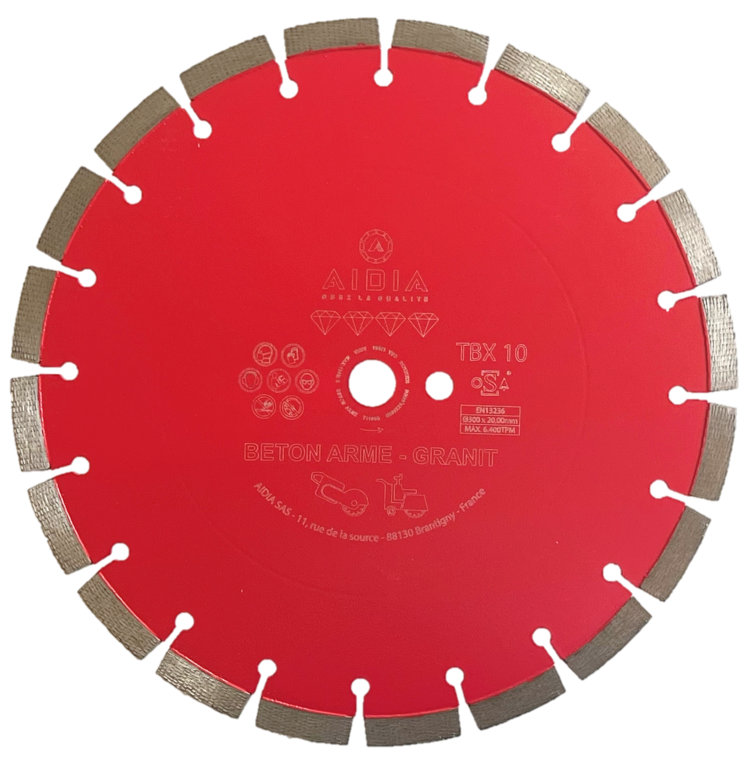

Disque diamant TBX 10 - béton

TYPE DE PRODUIT

Disque diamant soudé laser

GAMME

Haut rendement
Segments à grains de diamant positionnés

APPLICATIONS

Béton armé, granit, bordure trottoir, dalle gravillons, parpaing, tuyau béton

PRÉCONISATIONS D’UTILISATION

Coupe à sec ou à eau
Ne coupe ni le bois ni le PVC
Ne pas chanfreiner

TYPES DE MACHINES

Découpeuse thermique & Scie à sol

Machines sur batterie

livraison
Livraison en 24/48h
Franco de port du lundi au samedi
livraison sur chantier possible
Points forts

Les segments à grains de diamant positionnés assurent une meilleure performance de l’outil.
Ce disque AIDIA bénéficiant également du marquage permanent vous apportera une extrême satisfaction.

DiamètreNombre segmentsLongueurÉpaisseurHauteurAlésageCode produit
300 mm2040 mm3,2 mm13 mm20 mmT1106
300 mm2040 mm3,2 mm13 mm25,4 mmT1108
350 mm2340 mm3,2 mm13 mm20 mmT1109
350 mm2340 mm3,2 mm13 mm25,4 mm11110
400 mm2740 mm3.2 mm13 mm20 mmT1156
400 mm2740 mm3,2 mm13 mm25,4 mmT1111

FABRICATION

Conformité des disques au décret n° 2003-158 du 25 février 2003 relatif à la sécurité des produits diamantés
Fabrication selon la Norme EN 13236
Agrément OSA

PROVENANCE

UE

AIDIA et la prévention des risques -

AIDIA et la prévention des risques

OSA & EN13236

Chacun des disques diamant AIDIA répond aux exigences de la norme EN 13236 en vigueur pour tout fabricant d’outils diamant et bénéficie de surcroit de l’agrément OSA.

Marquage permanent

La sécurité des disques AIDIA va au-delà de la EN 13236 et de l’agrément OSA par le marquage permanent

Grâce à cette innovation, chaque opérateur peut identifier l’application de son outil, par la lettre percée dans la tôle

même après plusieurs utilisations

Code couleur

La sécurité des disques AIDIA va au-delà de la EN 13236 et de l’agrément OSA par les codes couleurs

Grâce à cette innovation, chaque opérateur peut identifier l’application de son outil, par la couleur du disque.

A = ASPHALTE
Couleur tôle NOIRE

G = GRANIT
Couleur tôle BLEU

B = BÉTON
Couleur tôle ROUGE

M ou tôle ventilée = MIXTE
Couleur tôle VERTE ou Couleur Gris acier

F = FONTE
Couleur tôle dorée



Malette de transport

Limitation des chocs lors du transport – protection des segments

Capacité de 3 à 4 disques du Ø300 au Ø350

Sécuribloc – pavés & couronnes

Accessoire repliable facile à transporter et à installer permettant
de préserver la posture et l’intégrité physique des opérateurs.

Le Sécuribloc tuyaux évite l’effet pont et sécurise la coupe des tuyaux

Formation Sécurité

AIDIA@ propose, après étude, des formations sécurité sur l’utilisation des outils diamantés adaptées aux besoins de chaque entreprise.

Utilisation d’un disque diamant -

Utilisation d’un disque diamant



S’assurer que le disque est adapté aux matériaux à découper. Ne jamais couper de matières plastiques ni de bois avec un disque diamant. Sauf disque spécifique

Ne jamais chanfreiner avec un disque diamant. Sauf disque spécifique

Toujours monter le disque dans le sens de rotation indiqué par la flèche gravée sur le disque.

S’assurer que l’alésage du disque a le même diamètre que celui de la broche de la machine. Ne jamais agrandir l’alésage du disque, mais contacter notre siège ou votre commercial.

Vérifier l’état de propreté des flasques. Sur une même broche, les deux flasques doivent avoir le même diamètre.

Respecter les prescriptions de sécurité des lieux de travail. Utiliser toujours le capot de protection. Équipez vous de lunettes, d’un casque anti-bruit, de gants de manutention et d’un masque anti-poussière.

Afin d’assurer une longue vie au disque, le contact brutal avec le matériau à découper est à proscrire (risque de casse des segments).

Éviter les sollicitations exagérées qui peuvent bloquer le disque en cours de la découpe.

En cas d’utilisation sur tronçonneuse portative, maintenir l’alignement du disque dans le trait de coupe afin d’éviter les efforts latéraux.

En usage intensif, l’échauffement exagéré du disque peut entraîner une vibration de la tôle ; laisser tourner le disque à vide durant plusieurs secondes afin d’accélérer son refroidissement.

Comment évaluer la qualité d’un disque diamant ? -

Comment évaluer la qualité d’un disque diamant ?

OSA & EN13236

OBLIGATOIRE: Un disque diamant doit répondent aux exigences de la norme européenne EN 13236 être certifié par l’OSA – préférer une gravure laser assurant une meilleure traçabilité, et le marquage permanent

SEGMENTS DE PROTECTION

AVEC : protège la tôle et évite les arrachages de segments lors du travail en sous couche
SANS : la tôle s’use plus vite que les segments et donc risque d’arrachage de segments

TÔLE VENTILÉE

AVEC : sécurité et confort lors de la coupe
SANS : la tôle peut chauffer et monter en température

HAUTEUR DE SEGMENTS & DENSITÉ DES GRAINS DE DIAMANT

La hauteur de segment est un critère de qualité d’un disque diamant mais ce critère, à lui seul, n’est pas un gage de performance de votre outil.

La hauteur de segments ET la densité de grains de diamant et leur positionnement peuvent vous permettre d’apprécier la performance de votre disque.

EXEMPLE : HAUTEUR DE SEGMENTS 10MM ET SEGMENTS ARIX (grains diamant positionnés ) est largement plus performant qu’un disque de 15mm et segments à faible densité de diamant. La faible teneur en diamant des segments favorise l’usure rapide du disque quelque soit la hauteur du segment

GAMMES

Il n’existe aucune norme harmonisant les gammes. D’une entreprise à l’autre  le positionnement de GAMMES  peuvent donc ne pas être les mêmes. Une gamme haut rendement chez l’une peut être une gamme supérieure chez l’autre . En aucun cas la hauteur du segment ne peut à elle seule déterminer la gamme du disque.

Au-delà de ces critères , le test « outil » est votre meilleur allié.

Attention cependant, un disque peut couper  très vite aux premières coupes mais s’user  très vite donc le rapport qualité prix n’est plus le même .
